產品說明Product manual
-
光纖整體架構為非金屬結構，可防雷擊，無電磁波干擾問題
-

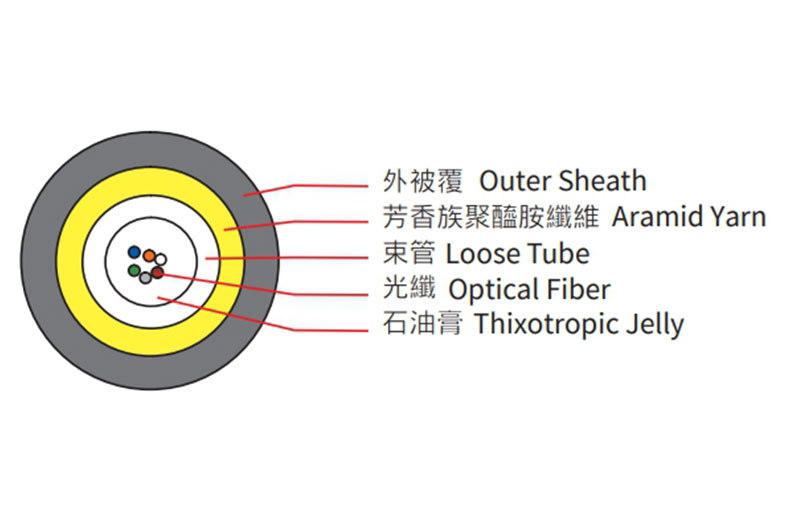

採單一套管式架構，24芯以上為多束管型(12芯一管)
-
裝置芳香族聚醯胺纖維絲，居高度柔軟特性，且有更強的拉力及抗鼠、蟻、蟲咬
-
光纖芯採國際標準G652D之規範，束管周圍塗抹一層油膏以達防水效果
-
外被覆材質可為PE耐磨擦材質(黑色)以抗紫外線與LSZH低煙無毒材質
-
適用於各大樓間連接之高速資訊、通訊(寬頻、基頻)和影像網路傳輸媒體用網路
-
符合Bellcord GR-20-CORE規範
-
符合國際 ISO/IEC 11801 EN50173-1、ANSI/TIA 568-C.3 規範
光纖特性-9/125(G652.D 零水峰)Fiber specifications
-
模場直徑
1310nm:9.2μm±0.4μm，1550nm:10.4μm±0.7μm
-
纖殼直徑
125μm±1μm
-
保護層外徑
250μm±15μm
-
偏心量
≦ 0.5 um
-
纖殼偏圓率
≦ 1.0 %
-
光損失(dB/km)
在波長 1260nm 時，≦0.45
-
光損失(dB/km)
在波長 1310nm 時，≦0.4
-
光損失(dB/km)
在波長 1383nm 時，≦0.35
-
光損失(dB/km)
在波長 1550nm 時，≦0.3
-
光損失(dB/km)
在波長 1625nm 時，≦0.35
-
光纜截止波長
λccf ≤1260nm
-
接續損失
≤0.15dB
-
光纖抗張強度
100kpsi
-
光纖顏色
藍、橘、綠、棕、灰、白、紅、黑、黃、紫、淺藍、粉紅
光纜規格Fiber specifications
-
光纖芯數12~24
光纜外徑：7.5mm+-1mm
光纜重量：60kg/km -
光纖芯數24~48
光纜外徑：10.2mm+-1mm
光纜重量：90kg/km -
光纖芯數48~96
光纜外徑：9.6mm
光纜重量：90kg/km
光纖製造標準Fiber manufacturing standards
-
張力負載與彎曲試驗
TIA/EIA-455-33；單模≦ 0.2db
-
擠壓試驗
TIA/EIA-455-41；單模≦ 0.2db
-
連續彎曲試驗
TIA/EIA-455-104；單模≦ 0.2db
-
連續衝擊試驗
TIA/EIA-455-25；單模≦ 0.2db
-
扭轉試驗
TIA/EIA-455-85；單模≦ 0.2db
訂購資訊Ordering Information
-
產品資訊
9/125單模非金屬光纖4C:C8CH9-4
9/125單模非金屬光纖6C:C8CH9-6
9/125單模非金屬光纖8C:C8CH9-8
9/125單模非金屬光纖12C:C8CH9-12
9/125單模非金屬光纖24C :C8CH9-24
